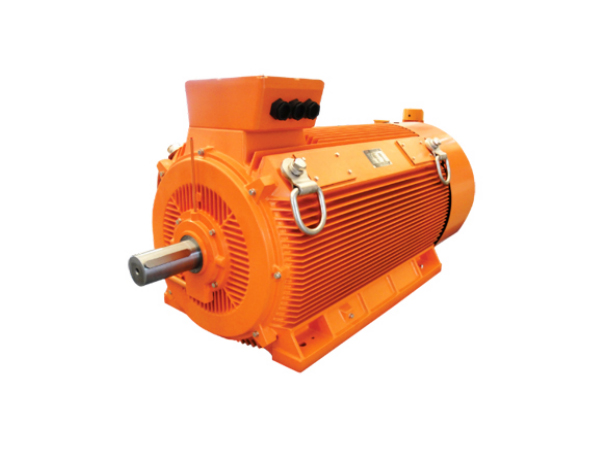

La serie y2x de baja presión y alta salida h355 - h560 mm, 132kw - 1400kw, 2p (3000rpm) - 12p (500rpm) está diseñada para obtener alta salida en el rango de baja presión, con las características de baja vibración, bajo ruido, baja presión, seguridad confiable, alta eficiencia y ahorro de energía del marco de hierro fundido. Los costos de mantenimiento son Bajos. Eficiencia. Cumple con GB 18613 - 2020 e iec60034 - 30
Funciones estándar:
1. tres fases, tensión China - Europa / australia: 380v, 400v, 415v, 525v, 690v, 720v; 50 / 60hz, ip55 / 55, clase f, tefc;
2. marco de hierro fundido
3. rotor de jaula de rata / jaula de cobre o fundición a presión de aluminio
4. la Caja principal de conexiones se encuentra en la parte superior y se puede girar 4 * 90 ° o colocarse en una posición de 45 ° según los requisitos del usuario.
5. aislamiento de clase "f"
6 responsabilidad continua - s1
9. temperatura ambiente 40 ° C
10. altitud: 1000m
11. las dimensiones se ajustan a la IEC - 72
12. el rendimiento cumple con IEC - 34
13. volver a lubricar las conexiones roscadas
14. introducción de cables roscados métricos en la Caja de conexiones
15. termistores PTC instalados en 160m o más (1 por fase)
16. adecuado para aplicaciones de carga de inversores
17. color de la pintura azul: ral5010 u otro
Y2X Low Voltage High Output Electric Motor Tamaño de la instalación
B3 Tamaño:
Marco | Pole | Tamaño de la instalación | Tamaño exterior | |||||||||||||||||||||
A | B1 | B2 | B3 | B4 | C | D | E | F | G | H | K | AB | AC | HD | BB | LD | HA | AA | X | Y | Z | L | ||
355X | 2 | 630 | 630 | 710 | 800 | / | 254 | Ø75 | 140 | 20 | 67.5 | 355 | Ø35 | 760 | 790 | 1020 | 1140 | 368 | 52 | 135 | 430 | 545 | 250 | 1870 |
355X | 4~12 | Ø95 | 170 | 25 | 86 | 1900 | ||||||||||||||||||
400X | 2 | 686 | 710 | 800 | 900 | / | 280 | Ø80 | 170 | 22 | 71 | 400 | 35*47 | 870 | 864 | 1100 | 1120 | 342 | 45 | 160 | 246 | 1980 | ||
400X | 4~12 | 710 | Ø110 | 210 | 28 | 100 | 362 | 2025 | ||||||||||||||||
450X | 2 | 800 | 900 | 1000 | 1120 | 1250 | Ø95 | 170 | 25 | 86 | 450 | Ø35 | 980 | 1035 | 1290 | 1495 | 400 | 45 | 225 | 560 | 615 | 300 | 2360 | |
450X | 4~12 | Ø120 | 210 | 32 | 109 | 2400 | ||||||||||||||||||
500X | 4~12 | 900 | 1120 | / | / | / | 315 | Ø140 | 250 | 36 | 128 | 500 | 42*60 | 1080 | 1095 | 1365 | 1600 | 412 | 65 | 180 | 2550 | |||
560X | 4~12 | 1000 | 1400 | / | / | / | 355 | Ø160 | 300 | 40 | 147 | 560 | 42*52 | 1170 | 1195 | 1480 | 1680 | 410 | 76 | 210 | 2610 |
B5, B35 Tamaño
